烟罩提升装置

一: 活动烟罩的主要功能

1、环保:收集烟气,减少对车间内外环境污染。避免炉气的 外逸恶化炉前操作环境。

2、安全:避免吹炼过程中钢水、钢渣飞溅造成的安全事故,也能将转炉产生的有毒气体(一氧化碳)、高温烟气以及粉尘导入固定烟罩。

3、节能:控制烟罩内外大气压大致相等提高回收煤气的质量

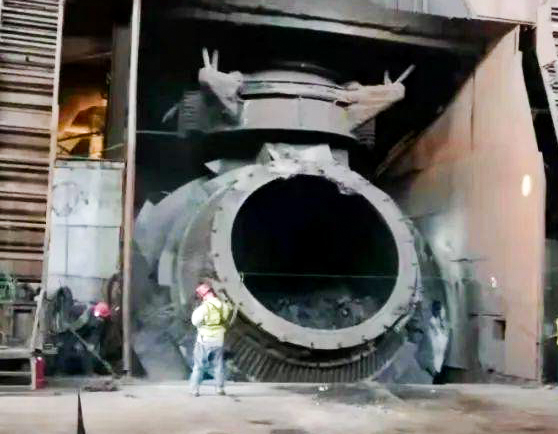

达到以上功能,烟罩要求能够上下升降,吹炼结束出钢、出渣、加废钢、兑铁水时,活动烟罩都要能够升起,不妨碍转 炉的倾动。因此活动烟罩提升装置是活动烟罩工作中必不可少,且一定要保证稳定运行的重要辅助设备。



二:活动烟罩的主要驱动形式

 目前活动烟罩升降装置主要有电动式、液压式、电动液压组合式三种升降形式。

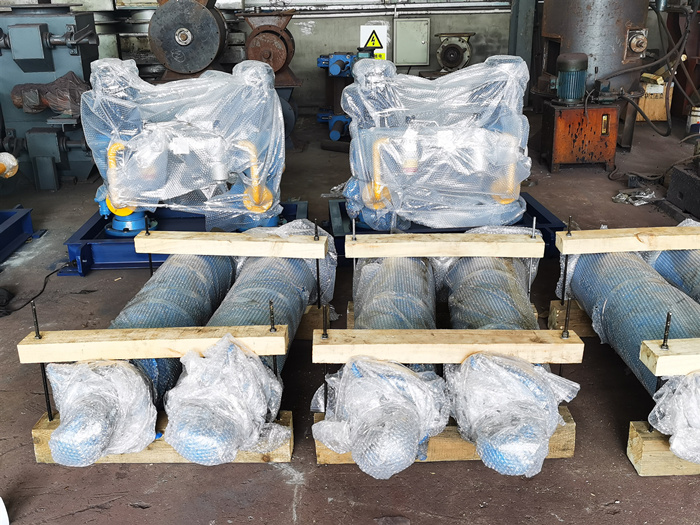

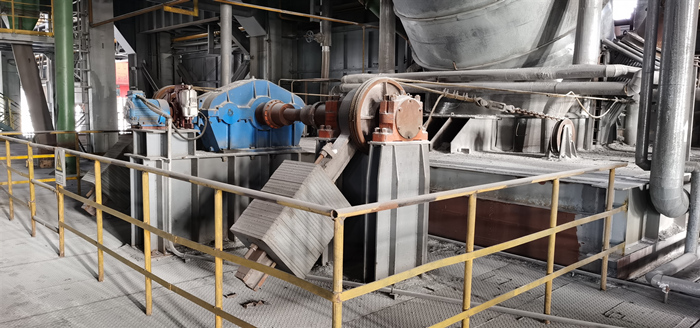

1电动式:电机—联轴器—减速机—联轴器—同步轴—特制卷筒—钢丝绳—改向滚筒—拉杆—烟罩吊点。同步轴增加配重块。

电机工作减速机带动卷筒转动,卷筒上的钢丝绳带动拉杆使活动烟罩垂直上升或者下降。

经过多年的实践,我们在制动器、配重、拉杆等多个部位做了优化,从而大大提升了电动提升装置的可靠性。

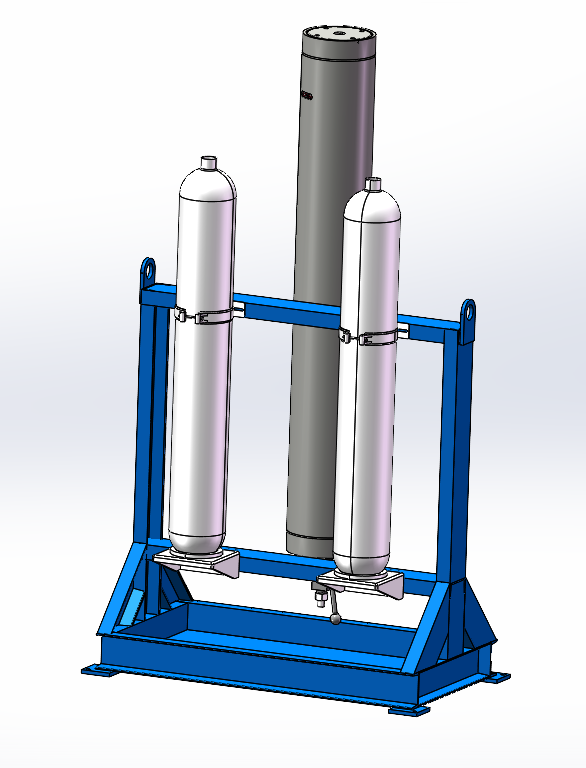

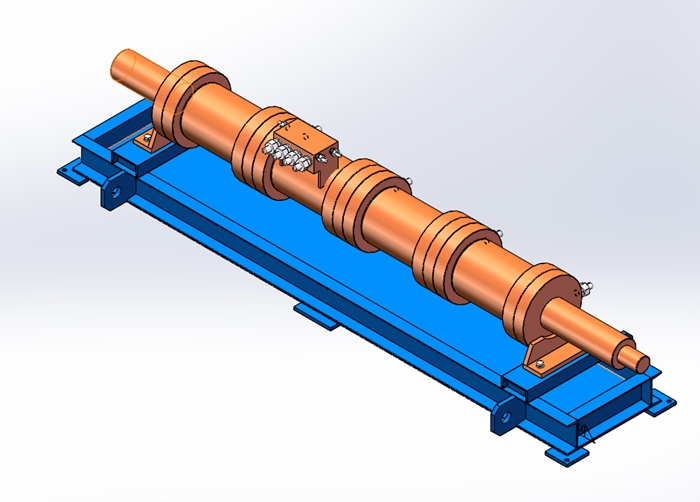

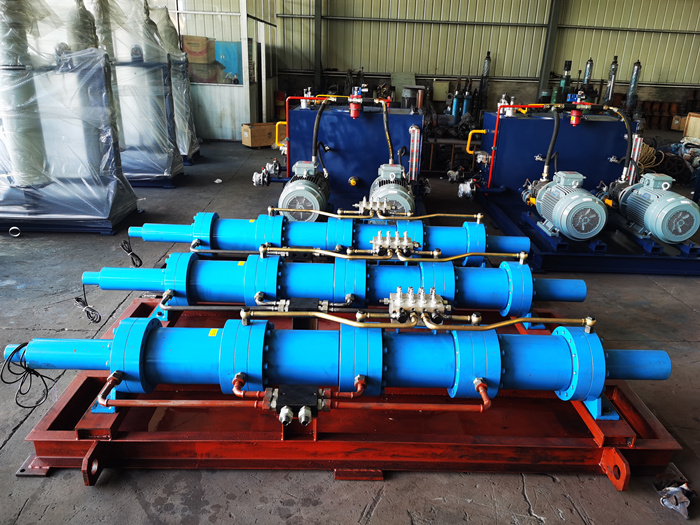

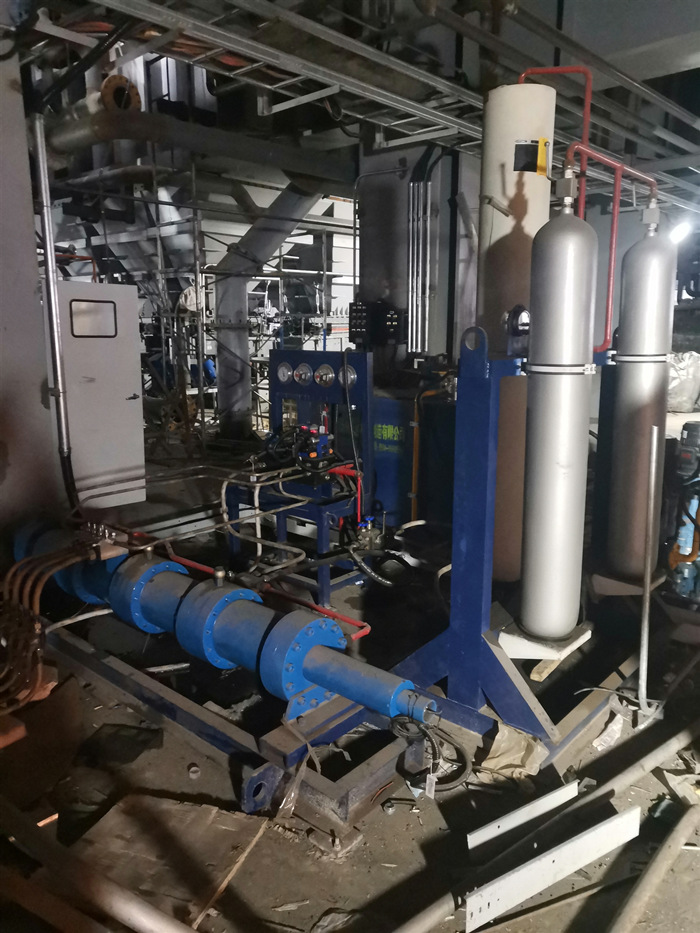

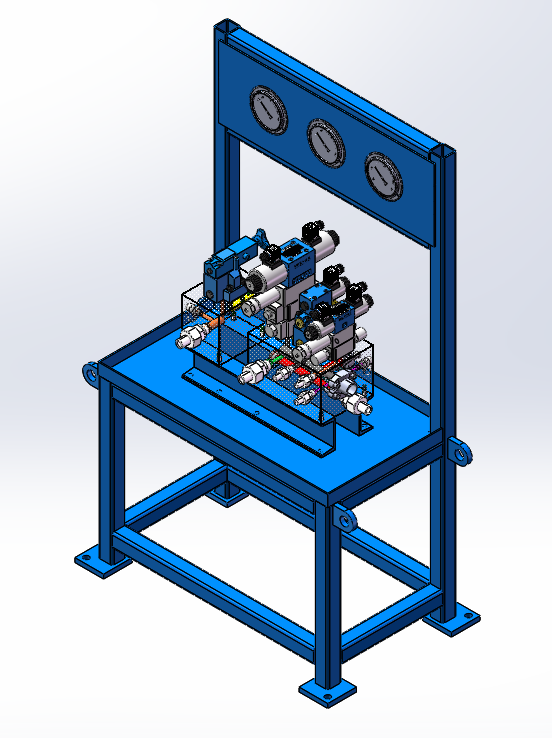

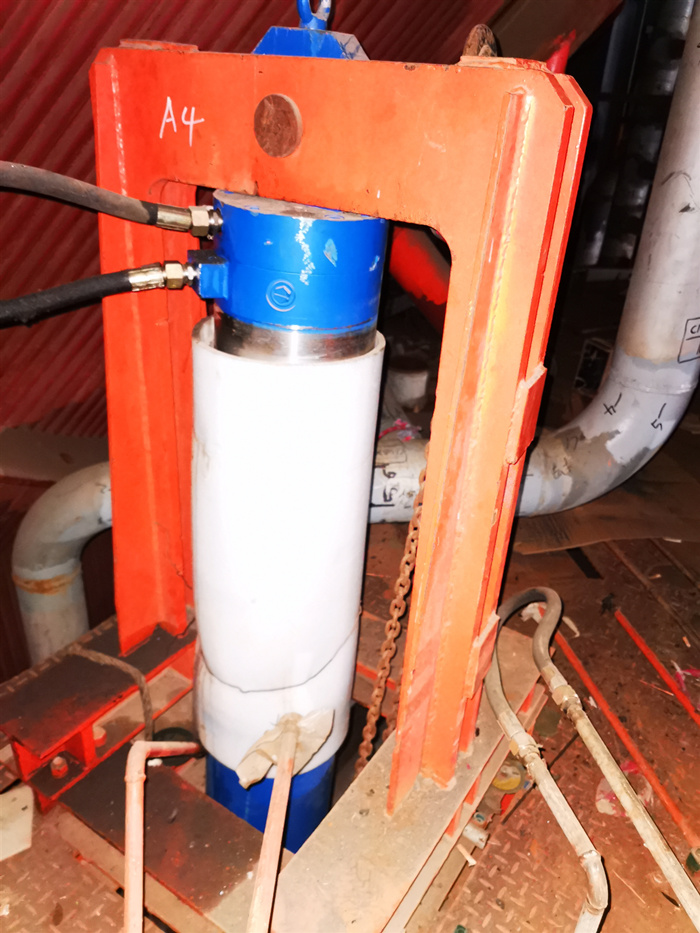

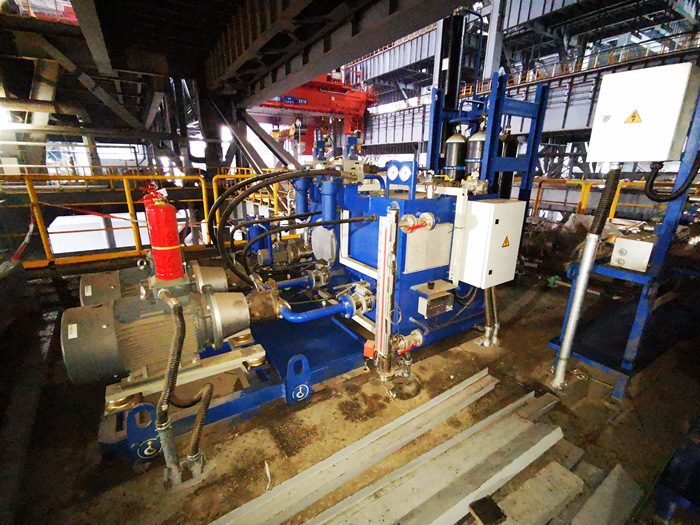

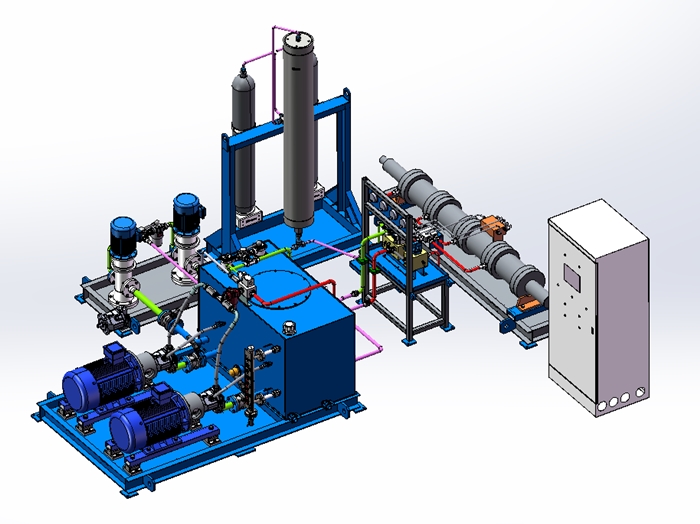

2:液压式:电机—液压站—阀台—高精度同步缸—驱动油缸—拉杆—烟罩吊点。增加水冷和蓄能系统。

通过电磁阀的换向,驱动同步缸,带动提升油缸和拉杆的上下升降。

液压式的提升装置整体运行更加稳定,同时我们在同步缸和拉缸部位进行了深入的研究使其在四缸同步性、保压功能、下降稳定性,拉杆材质、制作工艺上提升了一大步。

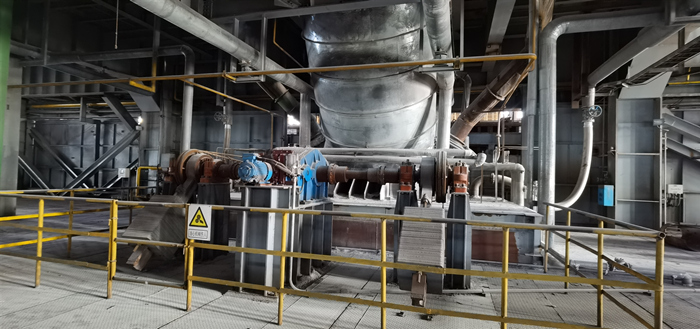

3:电动液压组合式:电机—液压站—阀台—驱动油缸—同步轴—钢丝绳—改向滚筒—拉杆—烟罩吊点。

通过电磁阀的换向,驱动油缸,带动同步轴上的摇臂旋转进行烟罩上下升降。

三:选型参考
